案例——《車輛診斷儀的標定軟件管理系統及方法》
隨著汽車電子技術的飛速發展，車輛的功能復雜性日益提高，安全、環保、節能方面的法規要求日益嚴格，舒適、靈活、個性化的客戶需求千差萬別，市場競爭全球化，使開發周期不斷縮短，大量的電子控制器在汽車中廣泛使用，導致車輛的診斷儀開發面臨巨大挑戰。
汽車在在開發過程中，需要根據目標市場要求、法規要求、車型配置要求等對控制器進行整車標定。例如發動機控制器、空調控制器、車身防盜控制器、自動變速器控制器、車身穩定控制系統（DSC）控制器、剎車防抱死系統（ABS） 控制器、儀表控制單元等。
汽車進入市場后，針對法規的要求的變化，發現的問題和市場中客戶的反饋，對各控制器進行重新配置和標定。在售后的維修保養中，同種車型的控制系統，會有不同的零件配置，需要不同的標定軟件進行刷新。
在車輛診斷和標定軟件刷新過程中通常使用診斷儀，當需要更新車輛控制器標定軟件時，通過診斷儀的通訊接口與車輛診斷接口連接，例如SAE（美國汽車工程師學會） J1962標準接口，將新的標定軟件刷新到車輛的相應控制器中。由于車輛功能日益復雜、車型眾多、控制器日益增多，傳統的標定軟件刷新方法不但容易出錯，而且效率低下。
請參閱圖1，本發明揭示了一種車輛診斷儀的標定軟件配置管理系統，該系統與車輛診斷儀通信，所述系統包括配置數據庫11、及分別與所述配置數據庫11連接的標定軟件庫12、控制器格式文件14、配置報告15、標定加密軟件包16。
所述配置數據庫11用以維護各個車型的控制器信息13，該控制器信息13至少包括零件編號結構、車型的配置信息，所述零件編號結構包括總成號、硬件號、軟件號、網絡號、標定號；優選地，所述零件編號結構還包括零件的配置特征值、特殊配置的傳感器、特殊配置的執行器、特殊配置的目標市場。所述配置信息包括起止車輛識別號、EOBD、年份車型、日期、所配置的硬件信息。所述配置數據庫11還用以維護零件編號的可用性、發布狀態，同時維護零件軟件與網絡軟件的兼容性。
所述控制器格式文件14用以對各控制器的信息進行設定。所述配置報告15用于對車輛診斷儀所診斷的車輛控制器、及其標定軟件是否需要更新進行判斷。所述標定軟件庫12用以存儲所述車輛診斷儀所需的應用軟件、標定軟件、網絡軟件。所述標定軟件庫12還設置所述配置數據庫中零件編號與該軟件包的鏈接。所述標定加密軟件包16包含對控制器所需要的應用軟件、標定軟件、網絡軟件加密，把所述配置報告15分別發送給車輛診斷儀，更新車輛診斷儀。
車輛診斷儀接收配置報告15、標定加密軟件包16，讀取車輛的零件編號結構和控制器的信息，根據所述配置數據庫、配置報告進行判斷、抽取合適的標定軟件，對車輛進行刷新。配置報告為上述應用軟件、標定軟件、網絡軟件的配置說明。所述車輛診斷儀生成配置管理報告的同時，還從所述控制器標定軟件庫中提取需更新的軟件，更新的加密軟件包，用于更新車輛診斷儀。
請參閱圖2，以下結合圖2介紹一種利用上述系統的標定軟件配置管理方法，包括如下步驟：
步驟0、任意車型或控制器更新。
步驟1、提供一配置數據庫，該配置管理數據庫維護控制器零件信息和文件庫，并將軟件庫加密打包，存入軟件庫。所述控制器零件信息至少包括零件編號結構，該編號結構包括總成號、硬件號、軟件號、網絡號。
步驟2、打包軟件庫發送給維修站，更新診斷儀。
步驟3、獲取被診斷車輛控制器的硬件號，該硬件號對應該車的控制器的配置信息；同時獲取車輛的特征鍵、車輛識別碼，查詢控制器配置報告，上述特征鍵包括控制器的所有特征。
步驟4、根據被診斷車輛控制器的硬件號，查詢控制器配置報告。
步驟5、判斷被診斷車輛軟件版本是否需要更新；若需要，執行步驟6，否則轉向步驟10。
步驟6、從標定軟件加密包中，提取需要更新的軟件。
步驟7、用步驟6中所提取的軟件刷新被診斷車輛的控制器。
步驟8、更新控制器特征鍵和零件信息。
步驟9、生成被診斷車輛的控制器的數據庫完整性報告。
步驟10、結束。
本發明的有益效果在于：本發明通過更新車輛診斷儀控制器的軟件庫來更新診斷儀控制器，能夠進行統一高效地管理，提高了更新控制器配置的靈活性、完整性、嚴密性和診斷效率。適應了車輛發展的未來需求，可持續對復雜程度日益增長的車輛的控制器進行完整、快速地配置。

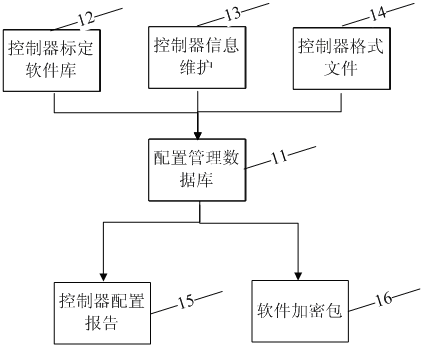

圖1 車輛診斷儀的標定軟件配置管理系統的組成示意圖

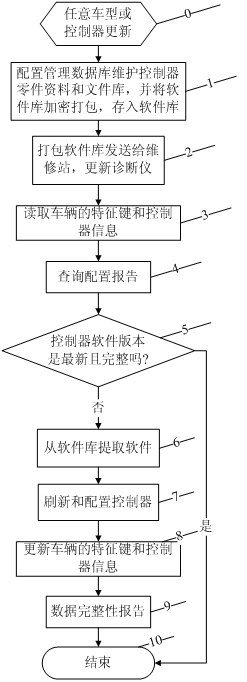

圖2 標定軟件配置管理方法的流程圖
可參考（2）本專利的內容。
